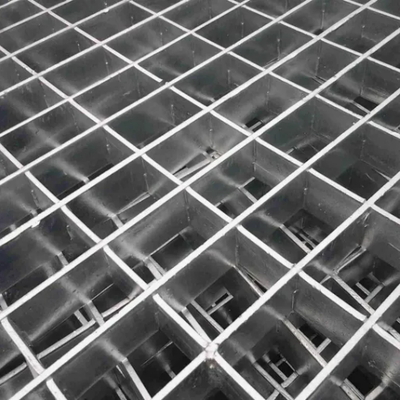

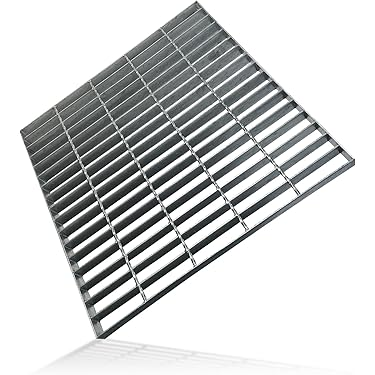

Sıcak daldırılmış galvanizli tırnaklı yüzeyli basın kilitli çelik ızgaralar ağır görev uygulamaları için

Place of Origin:Henan
Marka Adı:Gnee
Sertifikasyon:SGS
Tedarik Yeteneği:Aylık 10000 Ton/Ton
Ürün Açıklaması
Basınç Kaynaklı Çelik Izgara Ürünleri
Ürün Genel Bakış

Basınç kilitli çelik bar ızgara, yuvalama, basınç kilitli tapa yerleştirme ve bitirme işlemlerini içeren bir süreçle üretilir. Düz çelik ve yatay çubukların kesişim noktalarında, yatay çubuk yük taşıyan düz çeliğe preslenir ve güvenli bir şekilde sabitlenir. Bazı uygulamalarda, yatay çubuklar için düz çelik de kullanılabilir.

Bu ızgara, zemin kaplamaları, yürüyüş yolları, ara katlar/döşemeler, merdiven basamakları, çitler, kasa tabanları, rampalar, rıhtım/depo yüzeyleri, kanal kapakları, pencere ve makine güvenlik korumaları, yıkama alanları, havalandırma panjurları, depolama rafları, asma tavanlar ve drenaj çukuru kapakları dahil olmak üzere çeşitli endüstriyel uygulamalarda yaygın olarak kullanılmaktadır.

Press-locked steel grating installation and application examples
Teknik Özellikler
Malzeme Karbon Çelik Q235, Paslanmaz Çelik 304 / 316

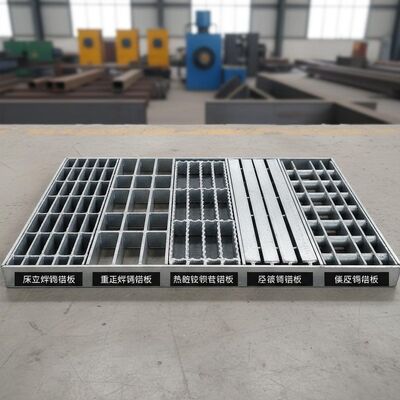

Tip Basınç Kilitli / Düz Bar / Dişli Bar / I Bar
Taşıyıcı Bar Boyutu 20 x 3 ila 100 x 9 mm; I-kesit özellikleri: 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4, vb.
Taşıyıcı Bar Aralığı 12.5 ila 100 mm (30, 40, 60mm önerilir, Amerika standardı mevcuttur)
Çapraz Bar Aralığı 18.5 ila 101.6 mm (50, 100mm önerilir, Amerika standardı mevcuttur)
Standart Özellik Taşıyıcı düz çelik: 25x3mm / Merkez aralığı: 30mm, 40mm, 50mm, 100mm
Yatay çubuk: 10x2mm / Merkez aralığı: 50mm, 100mm
Yüzey İşlem İşlenmemiş / Boyama / Sıcak Daldırma Galvaniz
Çelik Standardı Çin GB700-88 / Amerika ASTM (A36) / İngiltere ASTM (A36)
HDG Standardı Çin GB/T13912-92 / Amerika ASTM (A123) / İngiltere BS729
Kalite Standardı Çin YB/T4001-1998, Amerika ANSI/NAAMM (MBG531-88), İngiltere BS4592-1987, Avustralya AS1657-1992
Taşıyıcı Bar Aralığı Özellikleri
No. Taşıyıcı Bar Aralığı (mm) Standart Panel Genişliği (Taşıyıcı Bar Kalınlığı 5mm) Taşıyıcı Bar Sayısı (AD) Not
1 12.5 1005 81 İki taraf arasındaki aralık normal taşıyıcı bar aralığından daha küçüktür
2 15 1010 68
3 20 1010 51
4 22 995 46
5 23.85 1007 43
6 25 1005 41
7 30 995 34
8 30.16 1000 34
9 30.3 1005 34
10 32.5 1013 32
11 34.3 1000 30
12 35 1020 30
13 35.3 1029 30
14 40 1005 26
15 41 1030 26
16 41.4 999 25
17 50 1005 21
18 60 965 17
19 62 997 17

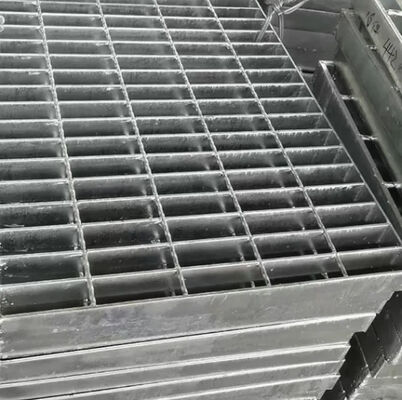

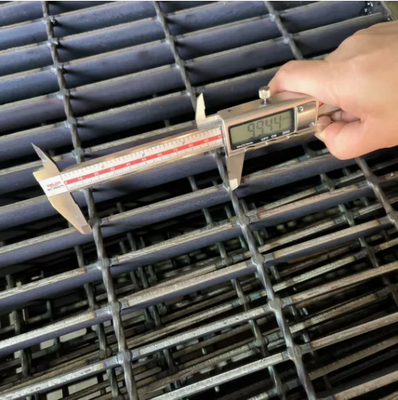

Steel grating technical details and close-up view
